TI3354_MB_V01嵌入式ARM主板工控板开发板

图片仅供参考,点击图片可查看大图
价格面议 询价 品牌:华屹物联 有效期至:长期有效 浏览次数:1525 最后更新:2018-09-04 16:19 电话0571-87883799 余(先生)
先付费或远低于市场价的均可能是骗子,请谨防受骗;举报请联系客服!联系商家时请说在智慧城市网上看到的!
信息详情


备注:此报价为推广宣传用,定制产品需根据用户的实际需求来报价,详情请咨询客服,若给您带来不便敬请谅解。








 采用德州仪器 工业级CPU,800MHz;

 DC9-24V宽压电源接口;

 1路10/100/1000M和1路10/100M以太网通信接口;

 1路北斗GPS天线接口,1路蓝牙天线接口和1路3G/4G天线接口;

 1路SD卡卡接口和2路SIM卡接口;

 5路隔离RS-232通信接口(含调试口);

 2路隔离RS-485通信接口;

 2路隔离CAN通信接口;

◆ 6路继电器输出接口; 6路隔离数字输入接口;

 1路触摸彩屏接口(20线LVDS接口,4线电阻触摸屏接口,4线背光电源接口);

 1路单色屏和键盘接口(并口8080总线;4X4键盘,8路GPIO);

 1路ESAM和1路PSAM接口;

◆ 内置1路蜂鸣器和1路掉电检测GPIO。

 1路电源指示灯,和1路运行指示灯;

 2路USB HOST通信接口;

 1路耳机音频输出接口;

 1路麦克风输入接口;

 1路立体声功放输出接口(与耳机音频输出和麦克风输入接口复用);

 内置1路RTC时钟;

 内置掉电保持电路,掉电保持时间≧15秒;

 隔离DC5V输出500mA;



主板功能介绍



TI3354_MB_V01系列主板为华屹物联公司推出的一款工业级智能网关主板,集模拟量采集,RS485/232通信,开关量输入输出于一体的多功能监控主板,可接入智能空调、UPS、蓄电池组等动力设备,以及各种气体、温度、湿度、压力、风速等各类模拟量传感器,适用于钢铁、化工、煤矿、能源、环保、工控等行业,以及各种基站、机房的环境监控,可用于企业生产环境监控。

技术参数



项目

参数

型号

TI3354_MB_V01

CPU

ARM Cotex-A8 800MHz

存储容量

512MB,DDR3

FLASH

1GB,Nand Flash

外扩存储

标准SD卡,支持最高32G.

SD卡安装方式:标准SD卡,外插式安装

移动通信

全网通通信模块4G/3G通信SIM卡通信方式:双SIM卡插槽,支持外插式安装。支持应用软件选择使用其中任一SIM卡连接通信网络

定位

内置支持北斗/GPS双模系统的定位模块

ESAM

支持ESAM芯片。ISO7816协议

PSAM

参考ESAM

DO

6路220V/5A

继电器隔离

DI

6路,外部提供空节点

内部提供12V,光电隔离

单色屏和键盘接口

并口8080总线

键盘:4*4键盘,8路GPIO

触摸彩屏接口

LVDS接口(20线)。4线电阻触摸屏接口,4线背光电源接口

掉电检测

1路GPIO

UART

UART共7路

(1) RS232>=4路:

RS232—01:Console口

RS232—02:连接内置或外置蓝牙模块

RS232—03:连接内置北斗/GPS双模定位模块;

RS232—04:连接外置读卡器

(2) RS485 >= 1路:

RS485—01:连接外置表计

(3) 备>=2路

RS232/485复用:备用,接口类型可配置

USB

外部两个USB接口

CAN BUS

CAN—01:CAN2.0B,125/250kbps,与充电控制器通信

CAN—02:CAN2.0B,125/250kbps,备用。

网络

RJ45—01:10/100M,用于连接上级系统

RJ45—02:10/100M,备用

声音

内置功放,>=0.5W,标准3.5圆孔,立体声。

蜂鸣器

标准3.5mm 音频插口

时钟

RTC时钟。具有掉电保持至少1年功能

电源

输入电压:DC12V,输入范围DC9V—15V,具备反接保护。

额定功率:20W

交流失电后,网关工作时间>=15秒

尺寸

不大于200mm*150mm*80mm

安装

导轨式或螺丝直接固定安装

软件系统

LINUX内核版本:3.14

交叉编译器版本:arm-linaro-gcc-4.9

QT版本:4.8.6,支持GIF动画播放

触摸屏驱动版本:Tslib1.4



工作和存储环境

湿度:5%~95%,无凝露。
工作温度:-40℃~70℃
存储温度:-40℃~85℃

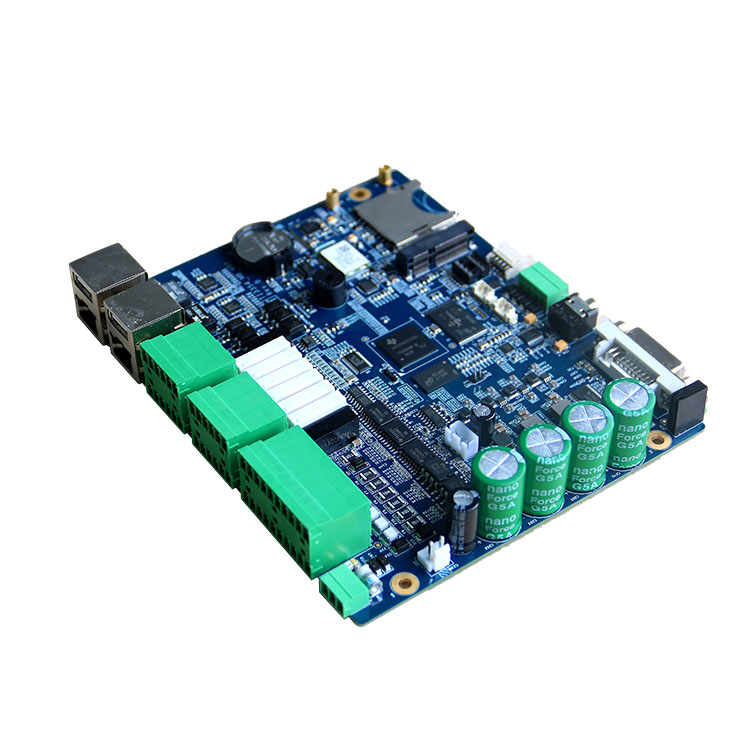

产品图片
